電子皮帶秤

【產品簡介】：一款結構簡單、技術先進用于計量皮帶輸送量的稱量設備。

【處理能力】：≤1200 t/h

【應用范圍】：電子皮帶秤顯示部分采用高檔大尺寸觸摸屏取代傳統的數碼管和液晶模塊，人機界面友好，顯示內容豐富，可全面替代傳統的稱重計算儀表。

【產品改進】：鑫海電子皮帶秤的控制核心采用德國西門子PLC,稱重傳感器采用瑞士高性能傳感器，秤架采用直接承重式結構，穩定性和可靠性得到了極大的保證和提升。

24小時服務熱線： 153-1182-6627

聯系客服

在線咨詢

在線留言

優勢特點工作原理技術參數成功案例

優勢特點

電子皮帶秤測量范圍寬，系統根據管理者預先設定的流量可以自動控制皮帶機的給料量；

皮帶秤具有模塊化設計，可提供重載荷稱量，是高精度單托輥的皮帶秤，可用于進行生產過程控制和物料裝載控制；

電子皮帶秤價格低廉，高效節能，經久耐磨；

系統預留標準通訊接口，方便生產管理和調度。

工作原理

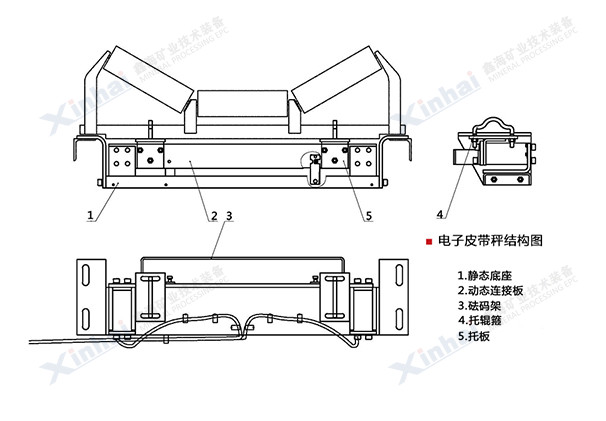

電子皮帶秤稱重橋架安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。在皮帶秤上有一個稱重傳感器裝在稱重橋架上，工作時，將檢測到皮帶上的物料重量送入稱重儀表，同時由測速傳感器皮帶輸送機的速度信號也送入稱重儀表，儀表將速度信號與稱重信號進行積分處理，得到瞬時流量及累計量。

技術參數

型號	適用皮帶機	安裝傾角	帶速(m/s)	秤體重量（kg)
PDC500	TD500	≤±20°	≤3	40.5
PDC650	TD650	≤±20°	≤3	43.6
PDC800	TD800	≤±20°	≤3	47.8
PDC1000	TD1000	≤±20°	≤3	53.5
PDC1200	TD1200	≤±20°	≤3	59.6

精度	優于± 0.5% (20%~100%量程范圍）
皮帶寬度（mm)	500、 650、 800、 1000、 2000
皮帶速度（m/s)	0-3
容量(t/h)	最大1200
單個稱重傳感器額定稱量（kg)	150
安裝角度（° )	≤±20°

成功案例

印度尼西亞一金礦選廠對輸送物料計量精度要求達到±0.1%，想要從中國挑選一部質量達標的設備。通過網絡摘到鑫海電子皮帶秤廠家，經雙方溝通，從鑫海購入一臺進行試用。由于采用的是高精確度的三重梁平行四邊形不銹鋼稱重傳感器，其重復性是0.01%，非線性和滯后均為0.02%。實際應用中，計量效果精準，客戶對此十分滿意并從鑫海了其他相應的選礦設備。
