優勢特點 工作原理技術參數 成功案例

優勢特點

PYY系列底部單缸液壓圓錐破碎機是具有國際先進技術的圓錐破碎機，不僅具有高可靠性，而且破碎效率高、產品粒形好；

具有多種破碎腔型可供選擇，通過選擇合適的破碎腔型及偏心距，可以最大限度的滿足客戶的生產要求，實現高產量；

采用液壓調整排礦口，可及時、方便的調整排礦口，使破碎機在擠滿給料狀態下工作，降低易損件的消耗，降低運營成本；

由于采用了先進的液壓技術，可有效實現過載保護，簡化了破碎機結構，減輕了重量。所有維修和檢查都可以從破碎機上部來完成，使維修更方便；

液壓與潤滑系統雙保險控制，使液壓圓錐式破碎機在過載時得到保護，并具有良好的軸承潤滑；

鑫海液壓圓錐破碎機價格合理，運行成本低。

工作原理

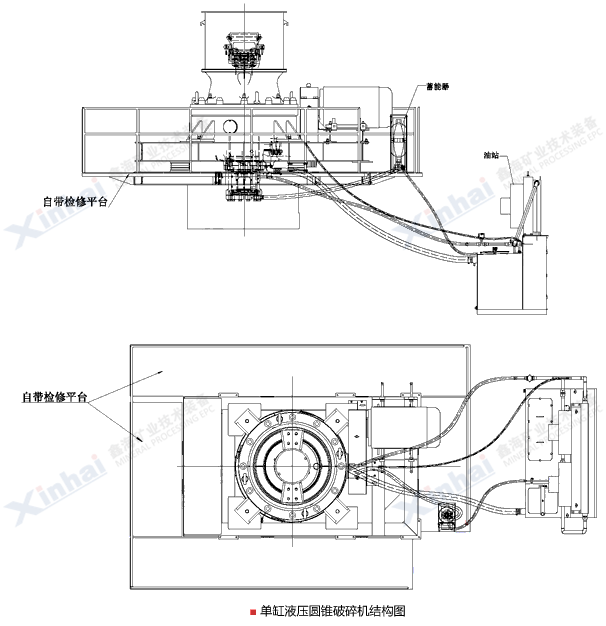

單缸液壓圓錐破碎機的電機通過三角帶、傳動軸、傳動齒輪帶動偏心套旋轉，動錐在偏心套作用下做旋擺運動，使動錐和定錐時而靠近時而偏離，從而對物料不斷擠壓或沖擊而使其破碎，破碎的物料從下部排礦口排出。

液壓圓錐破碎機與彈簧圓錐破碎機的區別不止在工作原理上，其結構設計也有一定的區別，彈簧圓錐破碎機的排料口尺寸調整主要是通過調整彈簧來實現，而液壓破的的排料口尺寸主要是通過驅動液壓缸活塞來實現，若調整排料口尺寸，只需要控制液壓缸進油量、回油量。

技術參數

型號	腔型	給料口尺寸	最大給料粒度	最小排料尺寸			最大排料尺寸			功率(kW)	重量⑴
型號	腔型	給料口尺寸	最大給料粒度	沖程	沖程	沖程	沖程	沖程	沖程	功率(kW)	重量⑴
PYY100				16	22		16	22		90	6
	A	150	120	12	15		39	37
	B	130	105	10	11		33	31
	C	100	85	7	9		33	30
	D	40	32	5	6		31	29
PYY200				18	25		18	25		160	10.6
	A	220	180	18	22		35	30
	B	150	120	15	19		35	30
	C	80	60	9	12		35	30
	D	40	32	6	8		35	30
PYY300				25	32		25	32		250	18.5
	A	230	190	20	25		45	40
	B	150	125	17	20		45	40
	C	80	60	10	13		40	35
	D	40	32	6	8		40	35
PYY500				25	32	40	25	32	40	315	22.5
	A	230	180	22	26	30	50	45	40
	B	150	125	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20

機型	沖程	緊邊排料口及對應的生產能力（t/h)
機型	沖程	8	12	16	20	25	30	35	40	45
PYY100	16	35~40	45~55	55~65	65~75	75~85	90~100	105~115
PYY100	22	45~50	55~65	65~75	75~90	85~105	100~125	115~135
PYY200	18	65~75	75~90	85~105	100~125	135~150	160~175	170~190
PYY200	25		90~110	110~130	125~155	160~180	185~210
PYY300	25	100~120	110~135	130~160	150~180	170~200	200~230	230~260	250~290	270~310
PYY300	32	110~135	130~150	160~200	180~220	200~250	230~280	260~310	280~320	300~340
PYY500	25	100~120	120~150	140~170	160~190	190~220	220~250	250~280	280~310	330~370
	32		150~170	170~200	200~230	250~270	280~300	310~340	370~420	430~500
	40		180~200	210~240	250~280	300~330	330~380	370~420	430~500

型號	腔型	給料口尺寸	最大給料粒度	最小排料尺寸			最大排料尺寸			功率 (kW)	重量
型號	腔型	給料口尺寸	最大給料粒度	沖程	沖程	沖程	沖程	沖程	沖程	功率 (kW)	重量
PYYZ100				16	22		16	22		75~90	8.3
	A	250	210	35	35		65	60
	B	200	170	35	35		65	60
PYYZ200				18	25		18	25		110~160	11.8
	A	330	280	27	30		65	60
	B	250	210	25	28		60	55
PYYZ300				25	32		25	32		160~250	20
	A	380	320	28	32		73	69
	B	280	240	26	30		66	62
PYYZ500				18	25	32	18	25	32	250~315	33
	A	500	420	50	55	60	80	75	70
	B	380	320	40	45	60	70	65	60

機型	沖程	緊邊排料口及對應的生產能力（t/h)
機型	沖程	35	40	45	50	55	60	65	70	75
PYYZ100	16	135~150	145~165	155~175	165~185	175~190	180~205
PYYZ100	20	160~180	170~200	180~210	190~220	200~230	205~235
PYYZ200	18	160~190	180~210	200~230	230~250	250~270	270~300
PYYZ200	25	190~240	210~260	230~280	260~310	290~340	310~370
PYYZ300	25	250~300	290~340	320~350	350~380	380~410	410~440	440~470
PYYZ300	32	340~390	370~420	400~440	430~470	470~500	500~510	530~540
PYYZ500	18			300~350	330~380	370~420	400~450	430~480	460~510	500~550
	25				500~550	550~600	600~650	650~700	700~750	750~800
	32				650~700	700~750	750~800	825~875	900~950	950~1000

成功案例

津巴布韋某金礦選礦廠，礦石性質比較復雜，廠家對破碎后礦石的粒度需求多變，且排礦口可調。后來選擇了鑫海液壓圓錐破碎機廠家的設備，利用其先進液壓缸升降動錐，實現了排礦口自動調整、清腔等功能，鑫海還為該款破碎機增加了自動控制功能，以實現粗碎、中碎、細碎以及不同程度的破碎。應用過程中堵塞率幾乎為零，客戶對破碎粒度非常滿意。
