SF型機械攪拌式浮選機

【產品簡介】：一款自吸漿、自吸氣的SF型機械攪拌式浮選機。

【處理能力】：0.24～12m³/min

【應用范圍】：可廣泛用于有色金屬、黑色金屬、和非金屬礦物的選別，適合于大、中型浮選廠的粗選和掃選作業。

【產品改進】：浮選機的葉輪兩面帶有后傾式葉片，可實現槽內礦漿雙循環；前傾式槽體，死角小，泡沫運動速度快。

24小時服務熱線： 153-1182-6627

聯系客服

在線咨詢

在線留言

優勢特點工作原理技術參數成功案例

優勢特點

葉輪帶有后傾式雙面葉片，可實現槽內礦漿雙循環；

葉輪與蓋板間隙較大，吸氣量大；

葉輪圓周速度低，易損件壽命長；

前傾式槽體，死角小，泡沫運動速度快；

吸氣量大，能耗小；

易損件壽命長；

有利于粗粒礦物浮選；

機械攪拌，自吸氣，自吸礦漿；

可與JJF型浮選機構成聯合浮選機組，作為每一個作業的吸入槽。

工作原理

SF型浮選機工作原理，當葉輪旋轉時，上下葉輪腔內的礦漿在上下葉片的作用下產生離心力而被甩向四周，使上下葉輪腔內形成負壓區。同時，蓋板上部的礦漿經蓋板上的循環孔被吸入上葉輪腔內，形成礦漿上循環。下葉片向四周甩出礦漿時，其下部礦漿向中心補充，這樣就形成了礦漿的下循環。而空氣經吸氣管、中心筒被吸入到上葉輪腔，與被吸入的礦漿相混合，形成大量細小氣泡，通過蓋板穩流后，均勻地彌散在槽內，形成礦化氣泡。礦化氣泡上浮至泡沫層，由刮板刮出即為泡沫產品。

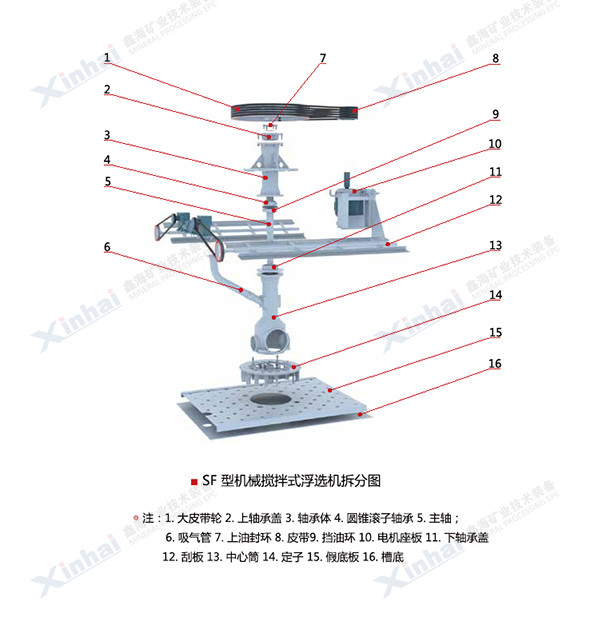

sf浮選機結構，主要由槽體、裝有葉輪的主要部件、電機、刮板以及傳動裝置等組成，它的容積大于10m³。

技術參數

型號	有效容積 (m³)	處理能力 (m³/min)	葉輪直徑 (mm)	葉輪轉數 (r/min)	攪拌用電機功率 (kW)	刮板用電機功率 (kW)	單槽重量 (kg)
SF-0.37	0.37	0.2~0.4	300	352~442	1.5	0.55	468
SF-0.7	0.7	0.3~1.0	350	336~384	3	1.1	629
SF-1.2	1.2	0.6~1.6	450	312	5.5	1.1	1373
SF-2	2	1.5 ~3	550	280	11	1.5	1879
SF-2.8	2.8	1.5~3.5	550	280	11	1.5	1902
SF-4	4	2.0 ~4	650	235	15	1.5	2582
SF-6	6	3~6	760	191	30	2.2	3540
SF-8	8	4.0 ~8	760	191	30	2.2	4129
SF-16	16	5.0 ~16	850	169~193	45	1.5	7415
SF-20	20	10 ~12	850	169~193	45	1.5	9828

成功案例

云南某銅礦選礦廠在選礦過程中僅采用了重選法，選別后精礦品位較低。通過朋友介紹到鑫海礦業進行咨詢，最終通過選礦試驗，確定流程為重-浮選工藝。在浮選中使用了鑫海自主研發的SF型機械攪拌式浮選機，前傾式槽體的設計，減少了運作過程中的死角，使得泡沫運動速度加快，分選效率提高。經過選別后，精礦品味比預期提高了10%，該廠后續經濟效益得到保障。
