XPAⅡ型高揚程耐磨橡膠渣漿泵

【產品簡介】：一款揚程達到70m的雙極耐磨渣漿泵。

【處理能力】：流量≤203m³/h

【應用范圍】：礦山，電力、冶金、煤炭、環保等行業輸送含有磨蝕性固體顆粒的漿體。如冶金選礦廠礦漿輸送，火電廠水力除灰、洗煤廠煤漿及重介輸送，疏浚河道，河流清淤等。在化工產業，也可輸送一些含有結晶的腐蝕性漿體。

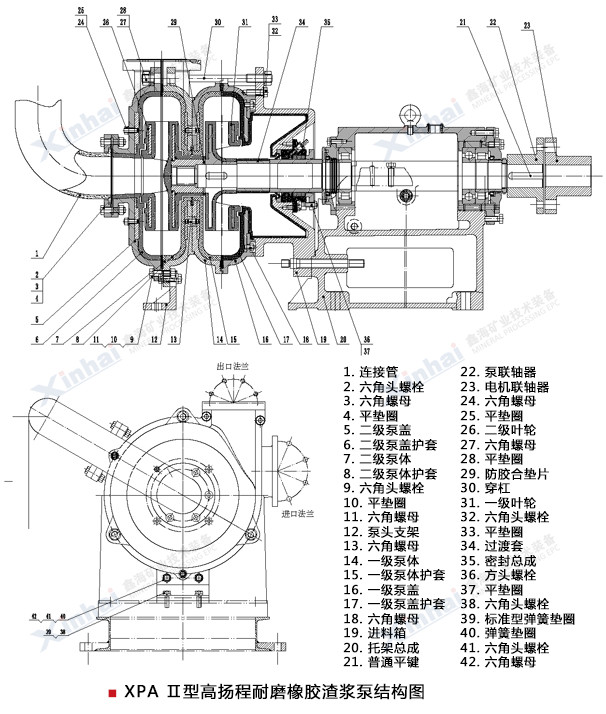

【產品改進】：鑫海該渣漿泵是臥式渣漿泵的一種，主要采用雙極葉輪串聯設計，葉輪直徑不用加大，就可達到高揚程。

24小時服務熱線： 153-1182-6627

聯系客服

在線咨詢

在線留言

優勢特點 工作原理技術參數 成功案例

優勢特點

揚程可達70米，突破了橡膠渣漿泵不高于60米的限制；

高揚程渣漿泵葉輪和護套由鑫海耐磨橡膠制作，耐磨指數達128%，壽命高于金屬泵2-4倍；

是國內難得的耐磨、防腐、高揚程三效合一的橡膠渣漿泵；

采用填料式密封，簡單可靠，不會造成泄露；

如需更換過流件，操作簡單。

工作原理

渣漿泵的工作原理是利用電機帶動葉輪旋轉，葉輪的葉片迫使流體旋轉，即葉輪對流體沿它的運動方向做功，從而迫使流體的壓力勢能和動能增加，在流體的慣性力的作用下，從中心向葉輪邊緣流去，并以很高的速度流出葉輪，進入到壓出室，再經出管排出，這個過程稱為壓水過程。

同時，由于葉輪中心的流體流向邊緣在葉輪的中心形成低壓區，當它具有足夠的真空時，在吸入端強壓的作用下，流體經吸入室進入葉輪，這個過程稱為吸水過程，在葉輪連續旋轉時，流體編連續排出、吸入，形成連續工作。

鑫海橡膠渣漿泵可作為壓濾機專用給料加壓泵、尾礦泵，突破了橡膠泵不能用于60米以上揚程工程的限制，應用領域更大。

另外，公司開發的Pumptec電腦輔助設計軟件可以根據輸送礦漿的物理特性及配用的管路、管件等，通過計算機選出最佳的規格、電機功率、轉速和管路，使泵的選型適合不同選廠的需求。

技術參數

項目型號	轉速 (r/min)	流量 (m³/h)	揚程 (m)	最大軸功率 (KW)	參考電機(KW)
項目型號	轉速 (r/min)	流量 (m³/h)	揚程 (m)	最大軸功率 (KW)	型號	功率
XPA(2)-50	1480	27.5	76.0	22.3	Y225S-4	37
		41.4	72.2
		55.2	66.1
		69.0	56.0
		80.0	43.5
XPA(2)-65	1480	40.0	76.0	32	Y225M-4	45
		60.0	72.2
		80.0	66.1
		100.0	56.0
		115.0	43.5
XPA(2)-75	1480	56.0	73.3	49	Y250M-4	55
		85.0	69.0
		113	62.5
		150	51.2
		169	44.0
XPA(2)-100	1480	70.0	73.5	62.5	Y280S-4	75
		105	71.6
		140	68.6
		186	61.9
		245	48.5
XPA(2)-100-Ⅰ	1480	79.7	80.0	78.2	Y280M-4	90
		119	78.0
		159	74.8
		211	67.5
		279	52.9
XPA(2)-100-Ⅱ	1480	58.0	91.8	64.7	Y280M-4	90
		87.0	89.1
		116	85.7
		154	77.3
		203	60.6

成功案例

蘇丹一鐵礦廠在礦漿攪拌前需要一款泵將礦漿打入泵箱中，該廠之前所選渣漿泵揚程只能達到50m，尚不能達到泵箱的高度。通過在鑫海的網站上了解了產品詳情后，購入了鑫海XPAⅡ型高揚程耐磨橡膠渣漿泵。該設備采用雙機葉輪串聯設置，揚程遠達70m，結合鑫海耐磨橡膠，使用壽命是金屬高揚程渣漿泵的2-4倍，為該廠節約了大量成本。
